История развития приборостроения

Развитие военной техники, металлургии, нефтепромыслов, машиностроения, теплоэнергетики, средств транспорта — также предъявляло новые требования к приборостроению.

Во второй половине XIX в. расширяются области практического использования электричества и оптики. Потребовалось решение ряда измерительных задач. Большие требования к количеству и качеству выпускавшегося электрооборудования предъявляли электростанции, промышленные предприятия, городские и магистральные электрические железные дороги. Научно-исследовательские институты и лаборатории требовали новых, более точных и чувствительных приборов. В 80-х годах XIX в. произошел большой переворот в развитии электроизмерительных приборов. С этого времени приборы с подвижным магнитом начинают вытесняться приборами с подвижной рамкой.

До 80-х годов XIX в. запросы науки и практики вполне удовлетворяли гальванометры с подвижными магнитами. Однако с развитием промышленной электротехники картина резко изменилась. Возникла необходимость в щитовых и переносных стрелочных приборах, всегда готовых к работе, и приборах, показания которых не зависели бы от внешних магнитных полей и возмущений. Гальванометры с подвижным магнитом на подвесе не удовлетворяли ни первому, ни второму требованиям. Они нуждались в предварительной установке и подготовке к работе и поэтому не могли быть использованы в качестве щитовых или переносных приборов. Кроме того, они были весьма чувствительны к внешним магнитным полям.

История развития приборостроения

В 1880г. М. Депре сделал попытку устранить основные недостатки, свойственные гальванометрам с подвижными магнитами, использовав С этой целью обычную магнитную стрелку, помещенную в катушку с измеряемым током. Для защиты прибора от внешних магнитных полей всю систему помещали в межполюсном пространстве подковообразного магнита. В 1881 г. Д'Арсонвальи Депре видоизменили прибор, введя подвижную катушку и заменив ранее применявшуюся подвижную часть полым цилиндрическим сердечником. Показания этого прибора не зависели от внешних магнитных полей, но его шкала была неравномерной. В 1884 г. для линии электропередачи Крейль—Париж французский ученый Депре сконструировал новый прибор, свободный от указанного недостатка.

В 1899 г. для электрофизиологии французский исследователь Ж. А. Д'Арсонваль построил чувствительный зеркальный гальванометр с подковообразным магнитом, расположенным вертикально, и с бифилярным подвесом. Приборы такого типа выпускались мастерскими Карпанье в двух вариантах: с зеркальным и стрелочным отсчетом. Зеркальный гальванометр Д'Арсонваля

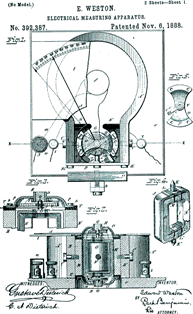

Несмотря на то, что гальванометры Д'Арсонваля были чувствительны и точны, они могли быть использованы только в лабораторных условиях. Между тем промышленность и транспорт испытывали потребность в нестационарных (щитовых и переносных) приборах. Для создания таких приборов необходимо было отказаться от подвесов и растяжек и перейти к принципиально новому креплению подвижной части приборов. Это сделал в 1888 г.американский инженер Э. Вестон. В его приборе ось подвижной системы была установлена на кернах, а для создания противодействующего момента и подвода тока к рамке использовали две спиральные пружинки. Благодаря этому прибор такой конструкции мог работать в любом положении, т. е. мог быть переносным, щитовым, использоваться для установки на кораблях, автомобилях и т. д. Принципиальная схема его с соответствующими конструктивными изменениями сохранилась и в современных приборах.

К началу 90-х годов XIX в. был накоплен значительный опыт конструирования магнитоэлектрических гальванометров. Было установлено, что их чувствительность зависит от многих факторов и определяется электрическими и механическимипараметрами прибора, сопротивлением внешней цепи и т. п.

В 1890 г. В. Э. Айртон, Мазер и Саминер представили Лондонскому физическому обществу доклад, в котором были изложены результаты исследований большого числа гальванометров различных типов. Основываясь на теоретических выводах, Айртон и Мазер сконструировали гальванометр с узкой и длинной рамкой, расположенной в воздушном зазоре горизонтального магнита (без сердечника).

История развития приборостроения

С развитием в 80-х годах XIX в. промышленной электротехники появилась также необходимость в измерительных приборах, пригодных для применения в цепях переменного тока. Были созданы многочисленные конструкции приборов для измерения напряжения (приборы электромагнитной, электродинамической, ферродинамической системы и т. д.). На первый взгляд магнитоэлектрические приборы должны были отойти на задний план и уступить место другим системам. Однако этого не произошло, так как магнитоэлектрические приборы обладают существенными преимуществами: высокая чувствительность, малое собственное потребление энергии, равномерная шкала, высокая точность и т. д.

Преимущества магнитоэлектрических приборов были столь очевидны, что отказаться от них было невозможно, поэтому стали весьма успешно предпринимать попытки приспособить их для работы в цепях переменного тока. Это достигалось предварительным выпрямлением измеряемого переменного тока. Первые попытки применения выпрямителей относятся к схемам амперметров и вольтметров. Наибольшее распространение получила схема двухполупериодного выпрямителя, предложенная Л. Гретцем в 1897 г..

В связи с большим спросом на электроизмерительные приборы во второй половине XIX в. возникают новые фирмы, занимающиеся производством электроизмерительных приборов: французская —«Carpentier», немецкая — «Siemens und Halske», американская — «Weston Electric Instr. Company» и др.

Для рассматриваемого периода характерно возрастание роли измерительной техники для научных и инженерных целей, связанное с проникновением количественных методов анализа во все области физики. Эти области требовали точных измерений и расчетов. Физические открытия давали возможность построения новых приборов, а потребности практики стимулировали их быстрое развитие и совершенствование.

С начала XX в. четко проявляется тенденция возрастания роли науки в техническом прогрессе. Это стало возможным вследствие того, что наука обогатилась опытом, методами исследования. Особую роль сыграли успехи электроники — новой области науки и техники.

История развития приборостроения показывает, что в дальнейшем на протяжении XX в. роль научных исследований в создании новых измерительных и наблюдательных устройств неизменно возрастает.

Шухардин С. "Техника в её историческом развитии"
