6. Анализ электрической схемы электроустановки

В настоящее время в нашей стране специалисты ведут активную работу по повышению уровня электробезопасности в электроустановках жилых и общественных зданий. Важнейшим аспектом этой работы является усовершенствование и упорядочивание требований нормативных документов, особенно в области стандартизации устройства электроустановок.

С целью расширения области применения электрооборудования класса защиты I по электробезопасности и с учетом решения "О развитии нормативной базы для безопасного применения электрооборудования класса защиты I по электробезопасности в электроустановках зданий", утвержденного Госстроем России, Госстандартом России и Минтопэнерго России (09.08.93), Департамент электроэнергетики и Главгосэнергонадзор Минтопэнерго России приняли решение о внесении изменений в гл. 7.1 Правил устройства электроустановок (ПУЭ, 6-е изд., 1986 г.) "Электрооборудование жилых и общественных зданий".

В п. 2 этого решения указывалось:

Ввести дополнительный абзац в п. 7.1.33:

"В жилых и общественных зданиях линии групповой сети, прокладываемые от групповых щитков до штепсельных розеток, должны выполняться трехпроводными (фазный, нулевой рабочий и нулевой защитный проводники). Питание стационарных однофазных электроприемников следует выполнять трехпроводными линиями. При этом нулевой рабочий и нулевой защитный проводники не следует подключать на щитке под один контактный зажим".

Таким образом, был сделан первый шаг по внедрению в России для электроустановок жилых и общественных зданий системы заземления TN-C-S.

В ПУЭ 7-го издания требования к выполнению групповых сетей сформулированы следующим образом (пп. 7.1.36, 7.1.45):

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный - L, нулевой рабочий - N, и нулевой защитный - РЕ проводники).

Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.

Нулевой рабочий и нулевой защитный проводники не допускается подключать под общий контактный зажим.

Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ.

Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок, должны иметь сечение нулевых рабочих N проводников, равное сечению фазных проводников.

Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих N проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм2 по меди и 25 мм2 по алюминию, а при больших сечениях - не менее 50 % сечения фазных проводников, но не менее 16 мм2 по меди и 25 мм2 по алюминию.

Сечение РЕN проводников должно быть не менее сечения N проводников и не менее 10 мм2 по меди и 16 мм2 по алюминию независимо от сечения фазных проводников.

Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм2, 16 мм2 при сечении фазных проводников от 16 до 35 мм2 и 50 % сечения фазных проводников при бoльших сечениях.

Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм2 - при наличии механической защиты и 4 мм2 - при ее отсутствии.

В январе 1995 г. был введен в действие комплекс стандартов ГОСТ Р 50571 "Электроустановки зданий", разработанный на основе стандартов Международной электротехнической комиссии. Данный комплекс стандартов содержит требования по проектированию, монтажу, наладке и испытанию электроустановок, выбору электрооборудования.

Одним из существенных отличий комплекса ГОСТ Р 50571 от ПУЭ и ранее действовавших стандартов является классификация систем заземления.

Классификация систем заземления представлена в п. 312.2 ГОСТ Р 50571.2-94. Система заземления является общей характеристикой питающей электрической сети и электроустановки здания.

В новое издание ПУЭ 2001 г. новые требования войдут в окончательной формулировке.

Существуют следующие системы заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ (рис. 6.1-6.5).

Система TN-C

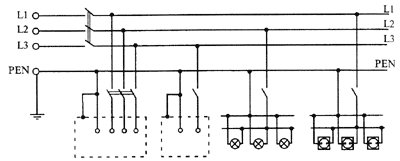

Рис 6.1. Система TN-C

Система TN-S

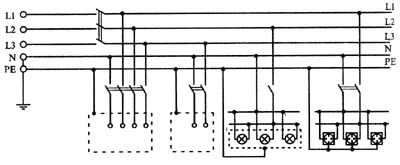

Рис 6.2. Система TN-S

Система TN-C-S

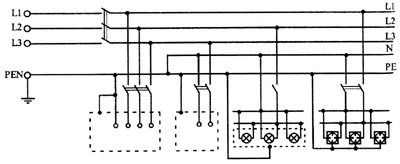

Рис 6.3. Система TN-C-S

Система TT

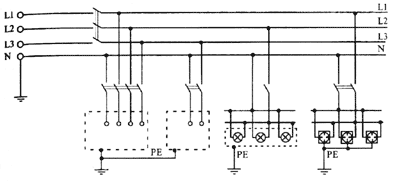

Рис 6.4. Система TT

Система IT

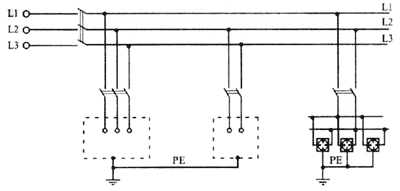

Рис 6.5. Система IT

Первая буква в обозначении системы заземления определяет характер заземления источника питания:

Т - непосредственное соединение нейтрали источника питания c землей;

I - все токоведущие части изолированы от земли.

Вторая буква определяет характер заземления открытых проводящих частей электроустановки здания:

Т - непосредственная связь открытых проводящих частей электроустановки здания с землей, независимо от характера связи источника питания с землей;

N - непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через черточку за N, определяют характер этой связи - функциональный способ устройства нулевого защитного и нулевого рабочего проводников:

S - функции нулевого защитного РЕ и нулевого рабочего N проводников обеспечиваются раздельными проводниками;

С - функции нулевого защитного и нулевого рабочего проводников обеспечиваются одним общим проводником РЕN.

В России до настоящего времени применяется система подобная ТN-С (рис. 6.1), в которой открытые проводящие части электроустановки (корпуса, кожухи электрооборудования) соединены с заземленной нейтралью источника совмещенным нулевым защитным и рабочим проводником РЕN, т.е. "занулены". Эта система относительно простая и дешевая. Однако она не обеспечивает необходимый уровень электробезопасности.

Системы ТN-S (рис. 6.2), и ТN-С-S (рис. 6.3) широко применяются в европейских странах - Германии, Австрии, Франции и др. В системе ТN-S все открытые проводящие части электроустановки здания соединены отдельным нулевым защитным проводником РЕ непосредственно с заземляющим устройством источника питания.

При монтаже электроустановок правила предписывают применять для нулевого защитного проводника РЕ провод с желто-зеленой маркировкой изоляции.

В системе ТN-С-S (рис. 6.3) во вводном устройстве электроустановки совмещенный нулевой защитный и рабочий проводник РЕN разделен на нулевой защитный РЕ и нулевой рабочий N проводники.

В системе ТN-С-S нулевой защитный проводник PE соединен со всеми открытыми проводящими частями и может быть многократно заземлен, в то время как нулевой рабочий проводник N не должен иметь соединения с землей.

Наиболее перспективной для нашей страны является система ТN-С-S, позволяющая в комплексе с широким внедрением УЗО обеспечить высокий уровень электробезопасности в электроустановках без их коренной реконструкции.

Важное примечание!

В электроустановках с системами заземления ТN-S и ТN-С-S электробезопасность потребителя обеспечивается не собственно системами, а устройствами защитного отключения (УЗО), действующими более эффективно в комплексе с этими системами заземления и системой уравнивания потенциалов.

Собственно сами системы заземления - без УЗО, не обеспечивают необходимой безопасности. Например, при пробое изоляции на корпус электроприбора или какого-либо аппарата, при отсутствии УЗО отключение этого потребителя от сети осуществляется устройствами защиты от сверхтоков - автоматическими выключателями или плавкими вставками.

Быстродействие устройств защиты от сверхтоков, во-первых, уступает быстродействию УЗО, а, во-вторых, зависит от многих факторов - кратности тока короткого замыкания, которая в свою очередь зависит от сопротивления проводников, переходного сопротивления в месте повреждения изоляции, длины линий, точности калибровки автоматических выключателей, и др.

Наличие на объекте металлических корпусов, арматуры и пр., соединенных с РЕ-проводником, повышает опасность электропоражения, поскольку в этом случае вероятность образования цепи: "токоведущий проводник - тело человека - земля" гораздо выше. Только УЗО осуществляет защиту от прямого прикосновения.

Внедрение систем ТN-S и ТN-С-S в европейских странах, к опыту которых мы вынуждены постоянно обращаться, поскольку там рассматриваемые проблемы решались на два десятилетия раньше, также проходило с большими трудностями. Например, в литературе описан случай, когда электромонтер при подключении одного объекта ошибочно подключил фазу на защитный проводник, что повлекло за собой смертельное поражение нескольких человек.

В плане обеспечения условий электробезопасности при эксплуатации электроустановки серьезной альтернативой вышерассмотренным системам заземления является сравнительно новое, но все более широко применяемое эффективное электрозащитное средство - двойная изоляция.

Достижения химической промышленности в области производства пластиков и керамик, имеющих великолепные механические и электроизоляционные характеристики, позволили значительно расширить ассортимент электробезопасных электроприборов и электроинструментов в исполнении "двойная изоляция", при применении которых тип системы заземления в плане обеспечения условий электробезопасности не имеет значения.
