Недорогая
и дееспособная схема прибора для
восстановления кинескопов
Смотри так же: |
При разработке данного прибора была поставлена цель сделать как можно более дешёвую и простую конструкцию для регенерации кинескопов, тем не менее прибор обладает рядом преимуществ по отношению к другим приборам использующим метод прожигания катода а именно; восстанавливает большинство кинескопов даже если никакой прибор типа ППВК их уже не берёт, если они конечно небыли "убиты" прибором ППВК, отсутствует вероятность прожигания катода кинескопа, простота изготовления прибора.
Работа прибора основана на подаче большого напряжения через гасящие резисторы R3-R6 в обратной полярности на катод и модулятор кинескопа, как известно вся дрянь оседает на минусе вдобавок она ещё накаляется на катоде получается окись, минус мы в данном приборе подключаем к модулятору происходит перенос окиси с катода и восстановление её в метал на модуляторе.
Работа с прибором: |
|
Между катодом и модулятором возникнет голубое свечение, включить тумблер S2 генератора электромагнитных импульсов, которые позволяют равномерно убирать окись со всей поверхности катода. Время восстановления каждой пушки 1-3 часа.

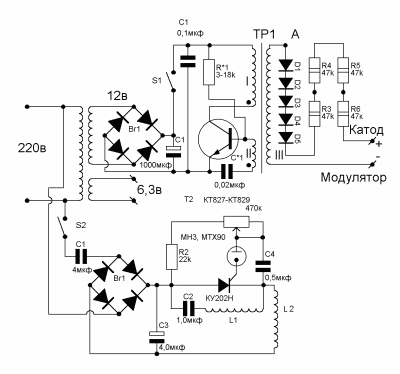

На транзисторе Т1 собран преобразователь напряжение на 2-4киловольта, напряжение питания преобразователя - 12вольт, ток потребления 2-2,5 ампера. Трансформатор ТР1 ТВС110пц11 можно применить и какой либо другой. Транзистор установлен на радиатор. На тиристоре ку202н собран генератор электромагнитных импульсов по принципу электроудочки, катушки L1,L2 намотаны на разных каркасах шириной по 10 мм и диаметром горловины кинескопа, содержат 200-300витков провода 0,5-0,7мм.
При налаживании прибора подключить к точке А неонку (выход на умножитель) и подобрать полярность обмоток l и ll, чтобы неонка светилась в точке А.
Первый прибор был сделан без диодов и генератора электромагнитных импульсов, то есть с точки А сразу шло на R3,R6 и вроде бы неплохо восстанавливал.
Внимание!
При
работе с прибором не забывайте о
правилах техники безопасности!
