ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2287874

СПОСОБ СОЗДАНИЯ ЭЛЕКТРИЧЕСКИХ БАТАРЕЙ-АККУМУЛЯТОРОВ И ИХ СОЕДИНЕНИЙ В ЗАМКНУТОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ

СПОСОБ СОЗДАНИЯ ЭЛЕКТРИЧЕСКИХ БАТАРЕЙ-АККУМУЛЯТОРОВ И ИХ СОЕДИНЕНИЙ В ЗАМКНУТОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ

Имя изобретателя: Степанов Гурий Николаевич (RU)
Имя патентообладателя: Государственное учреждение "Чувашский центр научно-технической информации" (ГУ "Чувашский ЦНТИ") (RU)
Адрес для переписки: 428027, г.Чебоксары, а/я 22, Г.Н. Степанову
Дата начала действия патента: 2004.04.02

Изобретение относится к области создания гальванических элементов.

Техническим результатом изобретения является создание всепогодного гальванического источника электрической энергии. Согласно изобретению способ создания электрических батарей-аккумуляторов и их соединений в замкнутой электрической цепи, содержащей внешнюю емкость-электрод и внутренний электрод из различных токопроводящих материалов, в качестве электролита используется щелочная вода-католит ("живая" вода) или кислотная вода-анолит ("мертвая" вода), полученные электрохимической активацией воды.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области конструирования гальванических элементов.

Известны способы получения "живой" - щелочной воды и "мертвой" - кислотной воды (см. журнал "Изобретатель и рационализатор", №5 за 1980 г., №№2, 9 и 11 за 1981 г.) и народный способ предотвращения емкостей от разрыва при замерзании воды путем погружения в них древесины (полена, досок и т.п.) посредством привязывания к ним тяжелых предметов (кирпича, железного предмета и т.д.). Расширяющаяся вода при замерзании давит на древесину, сохраняя стенки емкости целыми.

Целью настоящего изобретения является создание всепогодного гальванического источника электрической энергии постоянного тока периодически заменяемым электролитом.

Эта цель достигается применением в качестве электролитов, разливаемых по емкостям батарей-аккумуляторов, "живой" или "мертвой" воды, в которых расположены внешний и внутренний электроды из различных токопроводящих материалов. Внутренний электрод выполнен цилиндрической формы с перфорацией для диффузии через них анионов и катионов. Он связан электрически с внешней пробкой, служащей для герметического закрытия емкости после заполнения ее электролитом. Герметизацию обеспечивает прокладка из не впитывающего воду и сжимающегося под давлением при замерзании электролита пластмассового материала, которая предотвращает выход из строя емкости в процессе превращения электролита - воды в лед при низких температурах окружающей среды, например, зимой.

СПОСОБ СОЗДАНИЯ ЭЛЕКТРИЧЕСКИХ БАТАРЕЙ-АККУМУЛЯТОРОВ И ИХ СОЕДИНЕНИЙ В ЗАМКНУТОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ. Патент Российской Федерации RU2287874 СПОСОБ СОЗДАНИЯ ЭЛЕКТРИЧЕСКИХ БАТАРЕЙ-АККУМУЛЯТОРОВ И ИХ СОЕДИНЕНИЙ В ЗАМКНУТОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ. Патент Российской Федерации RU2287874

Данное изобретение поясняется чертежами на фиг.1, 2 и 3.

СПОСОБ СОЗДАНИЯ ЭЛЕКТРИЧЕСКИХ БАТАРЕЙ-АККУМУЛЯТОРОВ И ИХ СОЕДИНЕНИЙ В ЗАМКНУТОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ. Патент Российской Федерации RU2287874

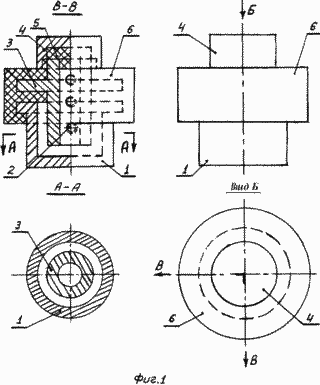

Согласно фиг.1 батарея-аккумулятор с "живой" и "мертвой" водой состоит из внешней емкости-электрода 1 из токопроводящего материала с цилиндрическим перфорированным 2 внутренним электродом 3, с ним электрически связанной через резьбовое соединение пробкой 4 из токопроводящего материала с прокладкой 5 из не впитывающего воду и сжимающегося под давлением в процессе замерзания электролита пластмассового материала. Внешняя емкость-электрод и внутренний электрод друг от друга изолированы изолятором-герметизатором 6 из изоляционного материала.

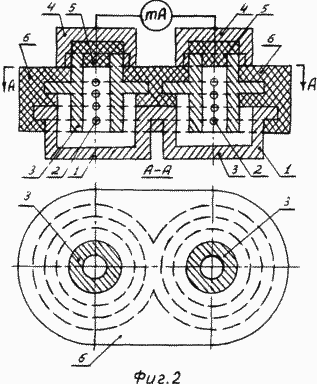

Согласно фиг.2 совмещенные две батареи-аккумуляторы состоят из внешнего секционированного на две емкости электрода 1 из токопроводящего материала, и размещенных по секциям двух цилиндрических перфорированных 2 внутренних электродов 3 из токопроводящего материала, с ними электрически связанных через резьбовые соединения пробок 4 из токопроводящего материала с прокладками 5 из не впитывающего воду и сжимающегося под давлением в процессе замерзания электролита пластмассового материала. Внешняя емкость-электрод 1 от внутреннего электрода 3 и секции емкости-электрода 1 друг от друга изолированы изолятором-герметизатором 6 из изоляционного материала. При заливке обеих секций внешней емкости-электрода 1 одновременно "живой" или "мертвой" водой и одинаковых по части токоповодящего материала внутренних электродах получается параллельно соединенные две батареи-аккумулятора, а при заливке каждой из секций внешней емкости-электрода имеем соединенные последовательно две батареи-аккумулятора 1, например через миллиамперметр mA.

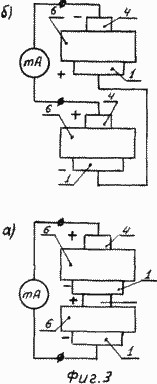

Согласно фиг.3 а) две одинаковые батареи-аккумулятора с "живой" или "мертвой" водой (см. фиг.1) соединены последовательно через миллиамперметр mA, а по фиг.3б) две батареи-аккумулятора с "живой" и "мертвой" водой соединены последовательно через миллиамперметр mA.

Батареи-аккумуляторы перед эксплуатацией по назначению заливаются электролитом в виде "живой" и "мертвой" воды в емкости-электроды 1 (см. фиг.1 и 2) через снятые пробки 4, которые впоследствии устанавливаются герметично на место путем ввертывания на резьбе на внутренние электроды, создавая герметичность при помощи прокладок 5. Далее за счет диффузии анионов и катионов, составляющих "живую" или "мертвую" воду, между внешними емкостями-аккумуляторами и внутренними электродами образуется электродвижущая сила (э.д.с.), за счет которой через миллиамперметр mA потечет электрический ток.

ФОРМУЛА ИЗОБРЕТЕНИЯ

  1. Способ создания электрических батарей-аккумуляторов и их соединений в замкнутой электрической цепи, содержащей внешнюю емкость-электрод и внутренний электрод из различных токопроводящих материалов, отличающийся тем, что в качестве электролита используется щелочная вода-католит ("живая" вода) или кислотная вода-анолит ("мертвая" вода), полученные электрохимической активацией воды.

  2. Способ по п.1, отличающийся тем, что внутренний электрод выполнен в виде цилиндра и перфорирован.

  3. Способ по п.1, отличающийся тем, что внутренний электрод электрически через резьбовое соединение с пробкой из токопроводящего материала с прокладкой из не впитывающего воду и сжимающегося при ее замерзании пластмассового материала.

  4. Способ по п.1, отличающийся тем, что внешняя емкость-электрод и внутренний электрод друг от друга изолированны изолятором-герметизатором из изоляционного материала.

  5. Способ по п.1, отличающийся тем, что электрически связанная с внутренним пробка одновременно является одной из токосъемных клемм батареи-аккумулятора.

  6. Способ по п.1, отличающийся тем, что при одновременном использовании в качестве электролита католита и анолита они заливаются в секции внешней емкости - электрода, в которых расположены внутренние электроды с пробками и прокладками.

  7. Способ по п.1 или 4, отличающийся тем, что в секции сдвоенных батарей-аккумуляторов возможна наливка только каталитом или только анолитом, при этом они оказываются соединенными параллельно по отношению к внешней замкнутой электрической цепи.

  8. Способ по пп.1 и 4, отличающийся тем, что при наливании в секции сдвоенных батарей-аккумуляторов католита и анолита они оказываются соединенными последовательно по отношению к внешней замкнутой электрической цепи.

  9. Способ по п.1, отличающийся тем, что последовательное соединение одинарных батарей-аккумуляторов с католитом и анолитом по отношению к внешней замкнутой электрической цепи осуществляется электрическим соединением между собой внешних емкостей-электродов.

Версия для печати
Дата публикации 02.12.2006гг
